Hidral ECH Vehicle Platform

ECH från Hidral är en pålitlig och utrymmesbesparande bilhiss, utvecklad för vertikal transport av fordon med passagerare – certifierad enligt Maskindirektivet (2006/42/EC)

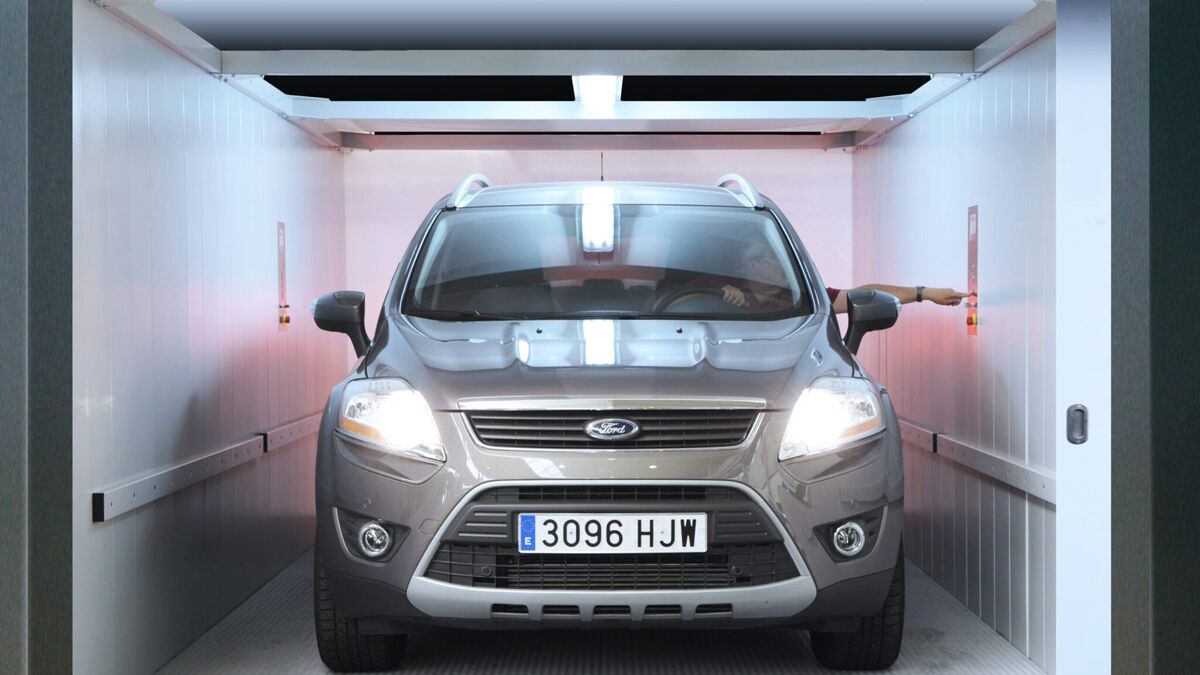

Hidral kombinerar sin omfattande erfarenhet inom konstruktion av bilhissar och tunglasthissar för att skapa den bästa och mest kostnadseffektiva lösningen: ECH-bilhissen. Den är utformad för vertikal transport av fordon med passagerare ombord och passar för installation i villor eller bostadshus med garage där det inte är möjligt eller önskvärt att bygga tillfartsramp.

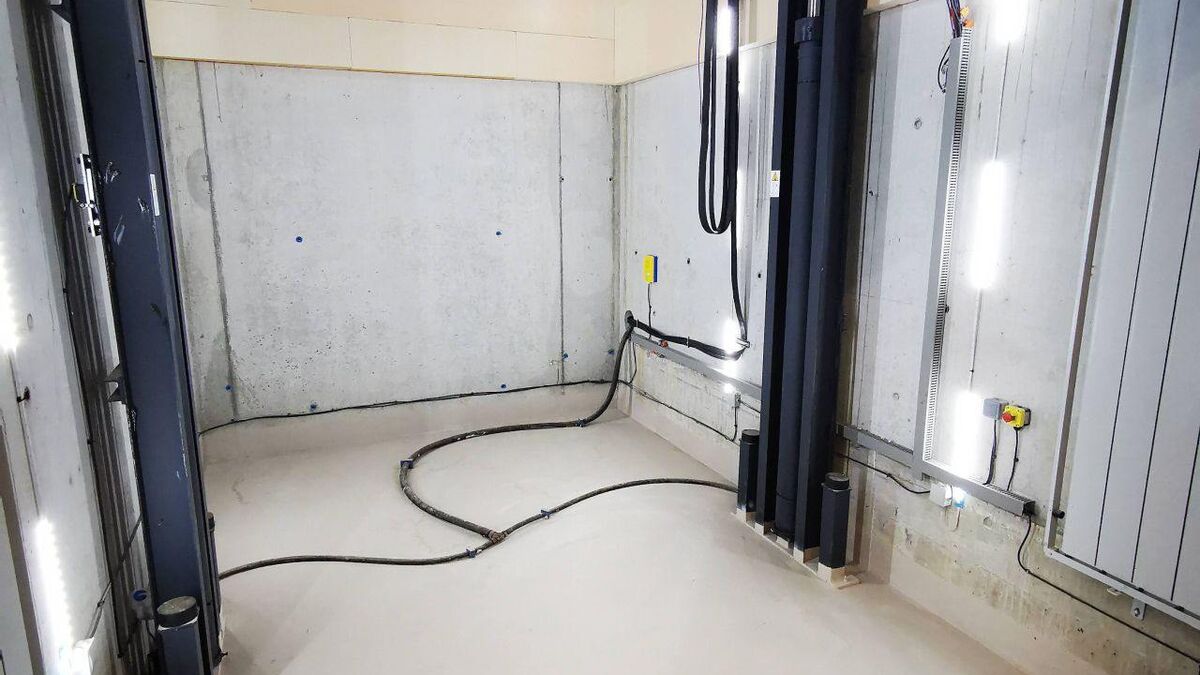

Hissen är en lyftplattform med direktverkande hydraulisk drift. Lyftplattformen har två motstående styrkolonner – en på varje sida om bilen – där släde och cylindrar levereras färdigmonterade på dessa kolonner.



Tekniska specifikationer

Egenskap	Värde
Lastkapacitet	2 000 - 3 500 kg
Max. plattformsarea	17,5 m²
Max. körlängd	7 m
Max. hastighet	0,10 m/s
Gropdjup	400 mm
Fri dörrhöjd	2 000 mm



Nyckelfunktioner

Tvåpelarkonstruktion för överlägsen stabilitet Det som skiljer ECH-bilhissen från andra är dess tvåpelarkonstruktion, som ger ökad stabilitet och möjliggör hantering av tyngre laster – upp till 3 500 kg – och kan byggas upp till 3 meter bred.

Säkerhet enligt Maskindirektivet ECH har en hastighet på 0,10 m/s och manövreras med en håll-för-körning-knapp. Den är utrustad med en klass II-fotoelektrisk säkerhetsbarriär för varje ingång, samt automatisk lamellport med elektriskt lås för ökad säkerhet och komfort.

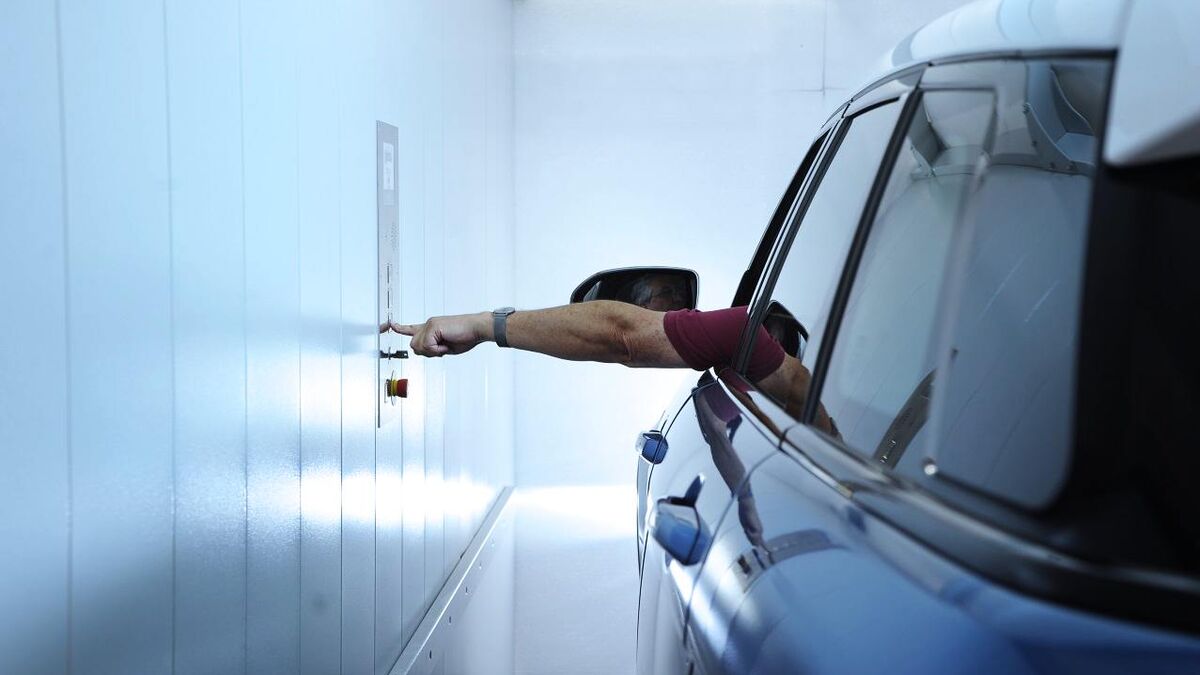

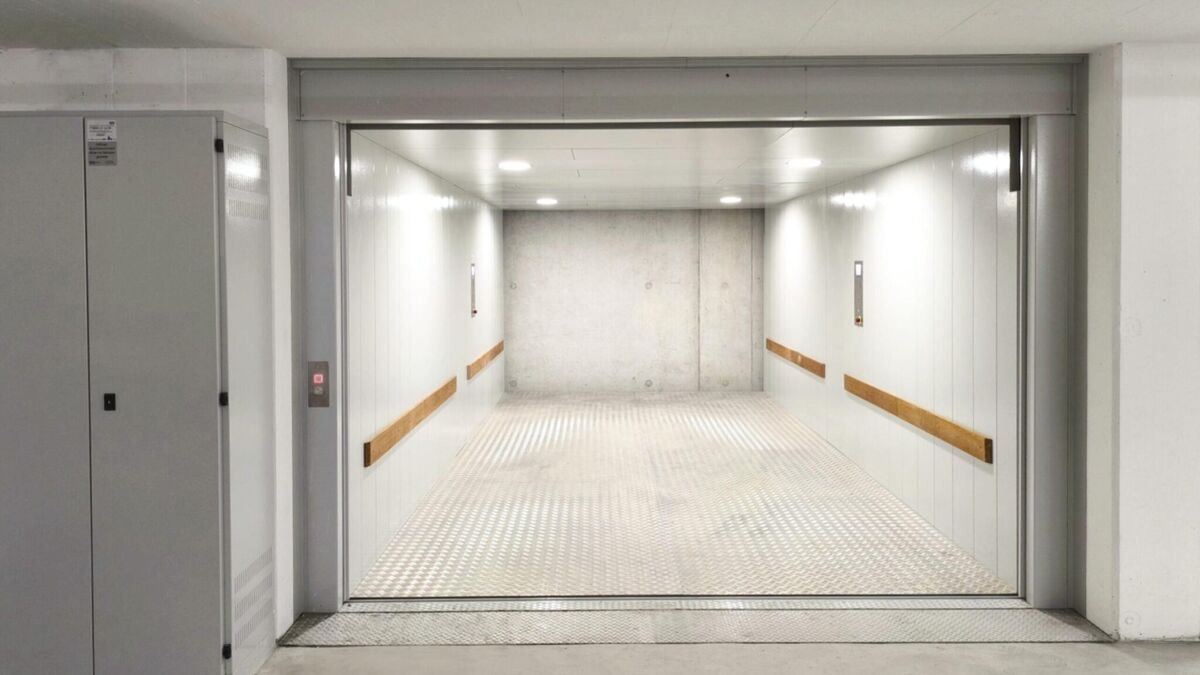

Invändig utrustning Väggarna är lackerade med polyester-epoxipulverlack i ljusgrå färg med anpassade metallskydd (eller trä som tillval). Manöverpanelen i hytten (COP) inkluderar stoppknapp, nödbelysning, samtalsapparat, lastindikator och nyckelbrytare. Håll-för-körning-manövrering i hytten prioriteras över våningsknapparna.

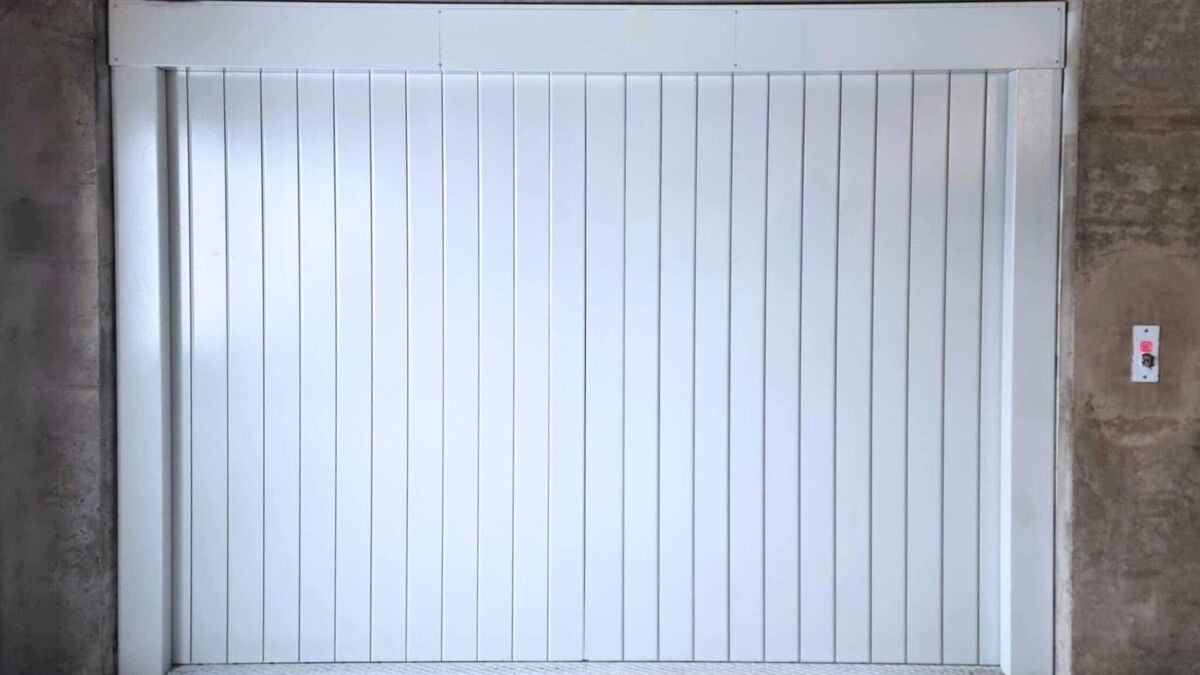

Våningsutrustning Automatiska lamell-skjutportar med elektrisk låsning förvaras på sidan i utrymmet mellan styrskena och schaktvägg. Slitstarka 40 mm tjocka stötfångare (färgval tillgängligt). Knapppanel med nyckelbrytare och upptagen-indikator. Fjärrkontroll för kallning är tillval.

Certifiering och kvalitet Försäkran om överensstämmelse är utfärdad av Hidral och certifierad av AENOR för design och tillverkning av maskiner enligt Maskindirektivet 2006/42/EC, bilaga IV, kategori 17. Alla Hidrals produkter garanteras av AENOR-certifiering i enlighet med den internationella standarden ISO 9001.

Idealisk för

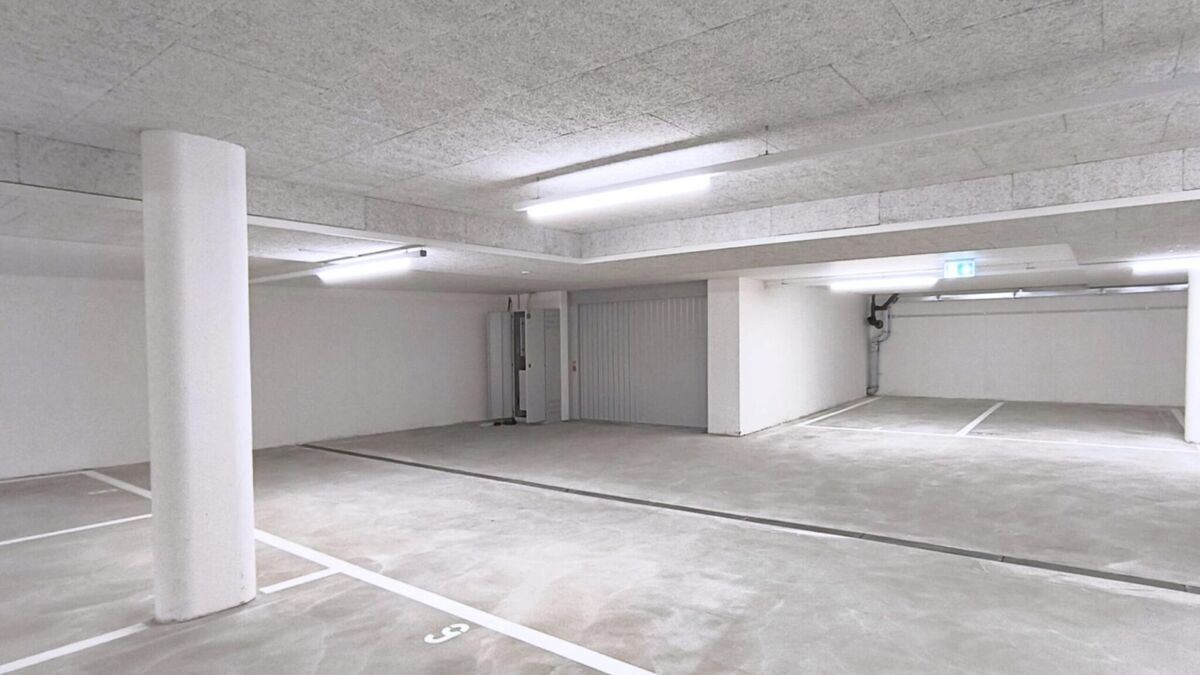

• Villor och mindre bostadshus med underjordiskt parkeringsgarage
• Projekt där tillfartsramp inte är möjlig eller önskvärd att bygga
• Ersättning av befintliga äldre bilhissar
• Installationer med 2–3 stopp och upp till 7 m körlängd

---

Tillverkare: Hidral – spansk tillverkare av hissar och lyftsystem, Sevilla, Spanien.
